所解释的超声波驱虫器是一种在超过 20 kHz范围内产生超声波或超高频噪声的设备，可用于驱除或吓跑流浪狗、猫、老鼠蝙蝠等动物。这成为可能，因为这些动物能够轻松到该范围内的频率并发现它在耳朵中令人不安，而人类由于听力范围较低而不受影响。

　　狗、老鼠、蝙蝠等动物能够拾取高达 40 kHz 的声音频率。有各种类型的虫子和害虫也能够听到或响应这个级别的声音频率。

　　该级别的声频被归类为超声波，可用于许多试错和功能应用。这里解释的单位可以最好地应用于阻止流浪狗和其他不受欢迎的动物，科学研究和其他几个有趣的目的。

　　这里提出的电路产生一个不间断的声音频率，该频率可能远高于人耳的感知能力，即在18，000至40 kHz的范围内。

　　此处使用具有四通道施密特NAND门的单个IC 4093来生成所需的频率。。

　　用作振荡器。所有这3个分量决定了输出的频率，并且可以进行调整以优化输出响应。其余3个栅极纵为缓冲器，为晶体管提供足够的驱动电流。

　　所示的压电换能器包括700至3，000 Hz之间的最佳输出功率，尽管它也可以在更高的频率下工作，但产生的功率较小。建议的电源是 9 伏电池。

　　请注意，IC 4093可以产生的最大频率范围为500 kHz。超声波发生器的完整电路图如下图所示

　　整个电路可以封装在一个紧凑的塑料材料容器内。传感器或压电陶瓷元件可以安装在前板上。

　　小心放置具有极性的部件，例如晶体管、电解电容器和电源输入。如果设备打算连续运行，请确保 Q1 安装在正确的散热器上。

　　变压器规格不是重要因素。任何具有100至500 mA范围的次级线圈的变压器都可以用于此超声波驱虫器项目。

　　移除 T1 和 BZ，并将高音扬声器放在正线和晶体管集电极之间。您也可以尝试测量产生的超声波功率水平？

　　只需用值在1.0至02.0 uF之间的任何其他电容器替换C1即可完成此操作。

　　频率或深度的范围可能取决于实施和害虫的类型，这也许可以通过一些试验来确定。

　　下面显示的电路产生不间断的噪声频率，可用于推开（或吸入）几种类型的昆虫。

　　该电路可由9V电池组驱动，由于其最小的电流消耗，该电池组可以长时间运行。电路的中心是7555

　　精确的位置可能不太重要。每个部件和电源都可以封装在一个紧凑的塑料型容器中。换能器BZ可以是水晶听筒或压电换能器。

　　使用驱虫剂可能非常简单。您必须微调微调器电位计P1，以产生具有相同投掷的噪音，与您想要驱除的昆虫范围相匹配。

　　我们调查的驱虫器的电路如上图1所示。我们惊讶地发现，该电路只有一个以方波发生器方式接线

　　载波。C2、R3和R4的组合连接在桥式整流器的一个端点上，产生调制电压。示波器检查显示，在基频的每一侧扫描大约20kHz。

　　下图2所示的电路是法国电子出版物中报道的驱虫剂。作者在研究中说，频率范围从20到40

　　kHz会导致小鼠和昆虫的脑液和动脉中形成非常痛苦的空腔，导致它们逃离。辐射功率可能只有三分之一瓦。

　　四通道二输入NAND栅极在电路中作为多谐振荡器接线 kHz。电源线 Hz

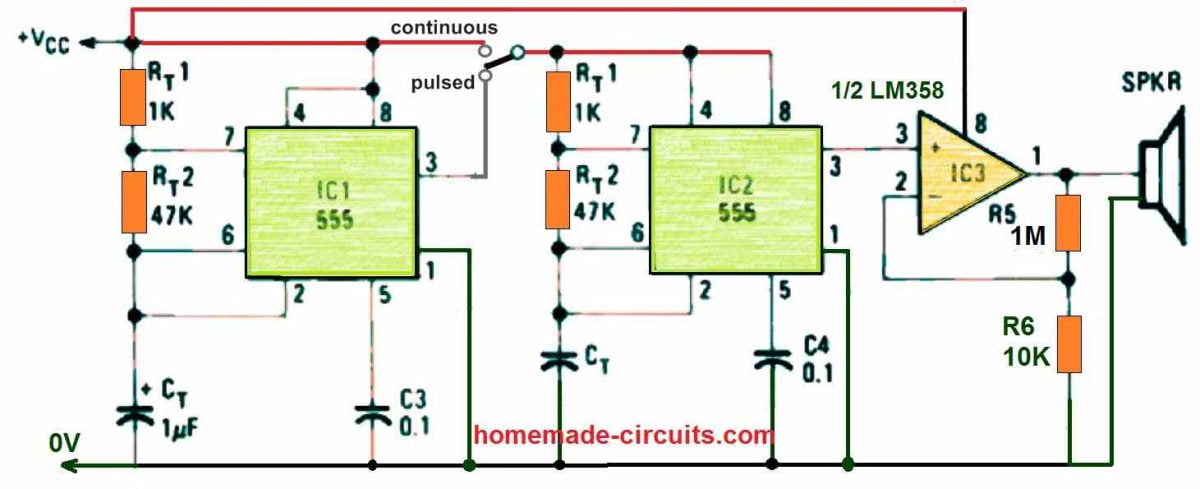

　　图中的电路下面的3非常适合试验连续或脉冲高频信号的影响，因为它可以提供连续或脉冲输出。

　　kHz的超声波方波。附加的555（IC1）可以持续提供该信号，或者像开关信号一样提供该信号。

　　频率和占空比的实验很简单。占空比是“在”上花费的时间与整个周期相比的百分比，它可以从略高于50%到接近100%进行调节。非稳态多电阻电路的占空比由定时电阻RT1和RT2决定，等于RT1

　　如果RT100的值极小，并且根据数据手册，通过放电晶体管的电流限制到最大，导通时间接近1%，则导通时间预计为100%。

　　555 的放电晶体管是一个集电极开路 NPN 器件，集电极连接到引脚 7，发射极连接到引脚 1

　　的地。由于通过它的最大电流因制造商而异，因此您应该仔细检查制造商的数据表以确保安全。

　　中断请求信号，单片机响应外部中断请求，执行外部中断服务子程序，读取时间差，计算距离。其

　　可调电阻组成。 振荡频率通过对可调电阻的调整来控制，由下式确定： 图4

　　两部分组成。产品涉及到振动学、波动学、材料学、摩擦学、电子科学、计算技术和实验技术等多个领域。

　　测距仪，测距范围要求为2米以上，精度为1厘米以内。本作品使用AT89S51做控制器，
