米乐 M6米乐米乐 M6米乐1）在电源电压u2正半波（0～π 区间），晶闸管VT1、VT4承受正向电压。假设四个晶闸管的漏电阻相等，则在0～α区间内，由于四个晶闸管都不导通，UT1.4=1/2U2。在ωt=α处，触发晶闸管VT1、ⅤT4，元件导通，电流沿a-VT1-R-VT4-b流通，此时负载上有输出电压（Ud=U2）和电流，且波形相位相同。此时电源电压反向施加到晶闸管VT2、VT3上，使其承受反向阳极电压而处于关断状态。晶闸管VT1、VT4一直导通到ωt=π为止，此时因电源电压过零，晶闸管阳极电流也下降为零而关断。

　　2）在电源电压负半波（ π ～2π 区间），晶闸管VT2、VT3承受正向电压，在π~π+α区间，UT2.3=1/2U2。在

　　ωt=π+α处，触发晶闸管ⅤT2、ⅤT3，元件导通，电流沿b-VT3-R-VT2-a流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（Ud=-U2）和电流，且波形相位相同。此时电源电压反向施加到晶闸管ⅤT1 、VT4上，使其承受反向阳极电压而处于关断状态。晶闸管VT2、VT3一直要导通到ωt=2π为止，此时电源电压再次过零，晶闸管阳极电流也下降为零而关断。

　　3）晶闸管VT1、ⅤT4和VT2、VT3在对应时刻不断周期替导通、关断，其电压、电流波形如图上图（b）所示，可以看出，α=0°时，输出电压最高；α=180°时，即θ=0°时，输出电压最低。晶闸管承受的最大反向电压是√2U2，承受的最大正向电压是U2/√2。

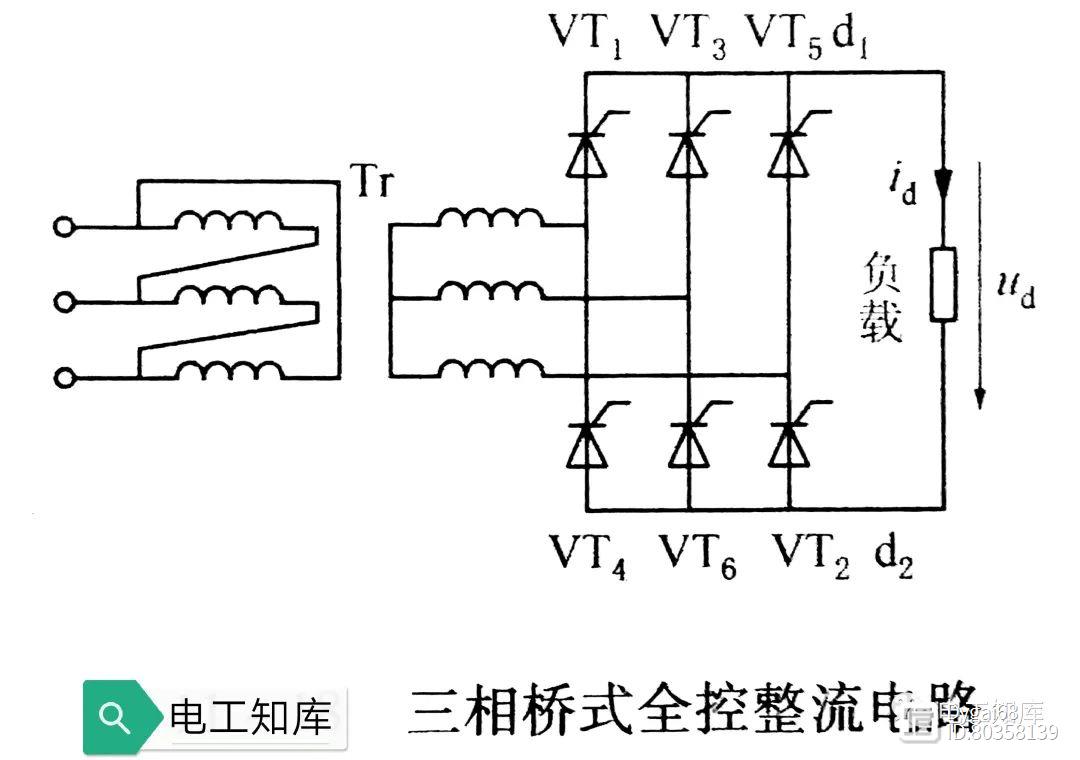

　　电阻性负载的三相全控桥式整流电路如下图所示，在一个周期内，晶闸管的导通顺序为ⅤT1-ⅤT2-ⅤT3-VT4-VT5-VT6。

　　1）任何时候共阴、共阳极组各有一支元件同时导通才能形成电流通路，晶闸管导通角为120°。2）共阴极组晶闸管ⅤT1、VT3、ⅤT5，按顺序依次触发导通相位相差120°；共阳极组晶闸管ⅤT2、VT4、ⅤT6，相位相差120°，同一相晶闸管相位相差180°。3）输出电压由六段线电压组成，每周期脉动六次，每周期脉动频率为300Hz。4）晶闸管承受的电压波形与三相半波时相同，只与晶闸管导通情况有关，其波形由三段组成：一段为零，两段为线电压。晶闸管承受的最大正、反向电压的关系也相同。5）变压器二次绕组流过正、负两个方向的电流，消除了变压器的直流磁化，提高了变压器的利用率。6）对触发脉冲宽度的要求：整流桥开始工作时及电流中断后，要使电路正常工作，需保证同时导通的两个晶闸管均有脉冲。
