整流器是现在电器行业中最不可缺少的，目前使用最多的就是桥式整流器，桥式整流器使用的原理也是比较有讲究的。那么接下来就让小编给大家说说桥式整流器的知识。

　　整流器是现在电器行业中最不可缺少的，目前使用最多的就是桥式整流器，桥式整流器使用的原理也是比较有讲究的。那么接下来就让小编给大家说说桥式整流器的知识。

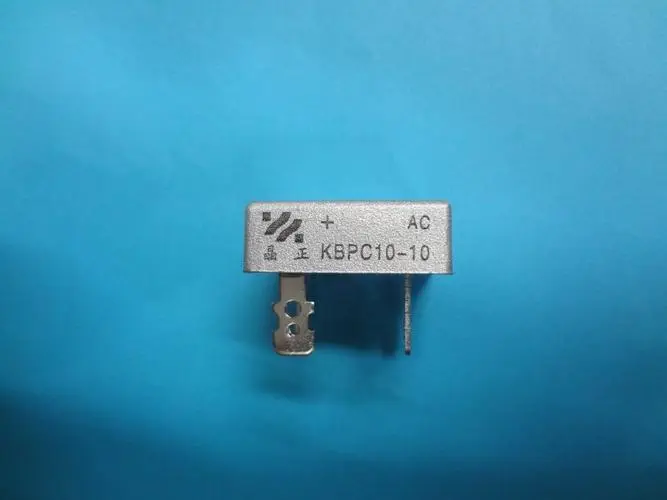

　　桥式整流器是由四只整流硅芯片作桥式连接，外用绝缘朔料封装而成，大功率桥式整流器在绝缘层外添加锌金属壳包封，增强散热。

　　使用桥式整流器将交流电转换为直流电许多电子应用通常需要稳压直流电源。最可靠和便捷的方法之一是将可用交流电源转换为直流电源。AC信号到DC信号的这种转换使用整流器完成，整流器基本上是二极管系统。它可以是一个半波整流器，它只对交流信号的一半进行整流，或者一个全波整流器对交流信号的两个周期进行整流。全波整流器可以是由两个二极管组成的中心抽头整流器或由4个二极管组成的桥式整流器。

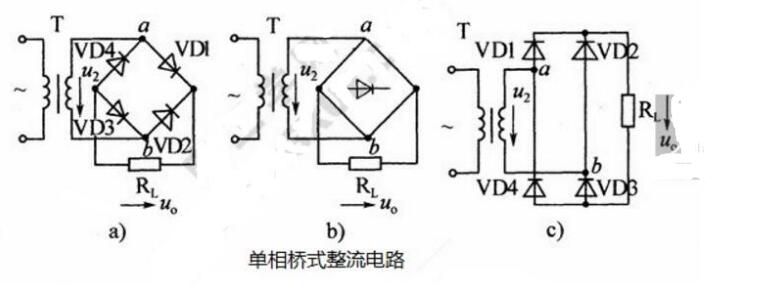

　　如下图a、b、c所示是用四个二极管组成的桥式整流电路。图中画出三种常用的画法。由四个二极管VD1~VD4组成，其结构特点为：VD1、VD2负极相连，接负载的正端，VD3、VD4正极相连，接负载的负端；VD1正极与VD4负极相连，V2正极与v3负极相连，分别接变压器T二次侧的两端。RL为负载。

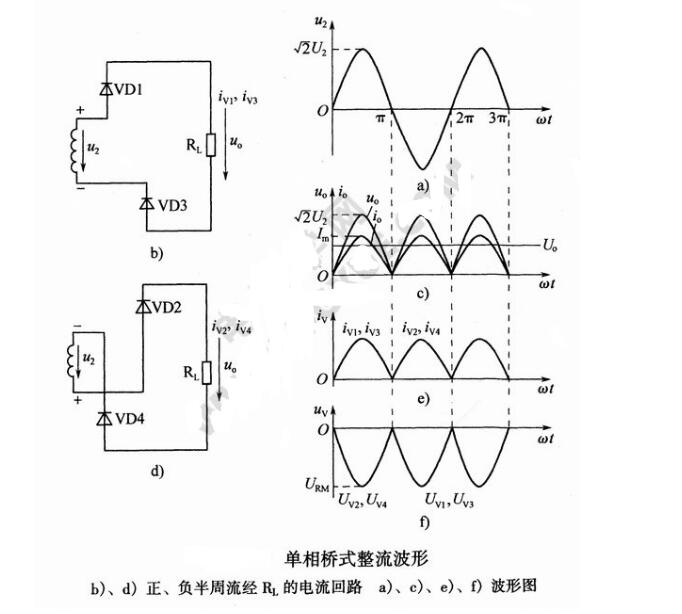

　　当变压器二次侧电压u2=桥式整流器工作原理_桥式整流器作用_桥式整流器接线图时，如下图a所示，在正半周时，a点电位高于b点电位，二极管VD1、VD3导通，VD2、VD4处于反向偏置二截止。电流由变压器二次侧a端经过VD1到RL再经过VD3回到b端，如下图b所示。这时负载RL上得到一个与u2正半波相同的半波电压uo和电流io，如下图c所示。

　　当u2为负半周时，a点电位低于b点电位，二极管VD2、VD4导通二VD1、VD3截止，电流由b端经过VD2到RL，再由RL经VD4回到a端，如上图d所示。负载又得到了另一个与u2正半波相同但相位相差180°的半波电压uo和电路io，如图c所示。这样在正弦电压的一个周期内，负载RL上得到两个正半周电压和电流，所以称为全波整流。整流后得电压波形称为单相脉动电压波形，以其平均值Uo作为等效的直流电压。

　　二极管承受反向电压的最大值：从图b、d电路中可以看出，当VD1、VD3导通二VD2、VD4截止时，若忽略二极管的正向压降，则VD2、VD4承受的最大反向电压为桥式整流器工作原理_桥式整流器作用_桥式整流器接线图，即：

　　二极管平均电流：由于桥式整流中任何一个二极管只有半波时间导通，所以一个周期内流过每个二极管的电流只有流过负载电流的一半。所以：

　　⑴电源变压器：将电网交流电压(220V或380V)变换成符合需要的交流电压，此交流电压经过整流后可获得电子设备所需的直流电压。因为大多数电子电路使用的电压都不高，这个变压器是降压变压器新艺图库。

　　⑵整流电路：利用具有单向导电性能的整流元件，把方向和大小都变化的50Hz交流电变换为方向不变但大小仍有脉动的直流电。

　　⑶滤波电路：利用储能元件电容器C两端的电压(或通过电感器L的电流)不能突变的性质，把电容C(或电感L)与整流电路的负载RL并联(或串联)，就可以将整流电路输出中的交流成分大部分加以滤除，从而得到比较平滑的直流电。在小功率整流电路中，经常使用的是电容滤波。

　　⑷稳压电路：当电网电压或负载电流发生变化时，滤波电路输出的直流电压的幅值也将随之变化，因此，稳压电路的作用是使整流滤波后的直流电压基本上不随交流电网电压和负载的变化而变化。

　　以上就是桥式整流器的相关知识。桥式整流是对二极管半波整流的一种改进，对二极管的应用场景的提升有了很大的提升。米乐M6 米乐
