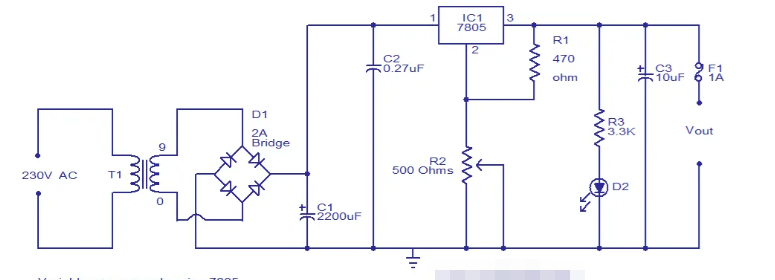

R1和R2来实现的，如图所示。当电阻R1和R2相加时，米乐M6 米乐7805输出电压的公式变为Vout=V固定+{R2［（V固定/R1）+I待机］}，其中V固定=5V，I待机=V固定/R1。通过改变POTR2，您可以在5V和12V之间调节输出电压。

　　7800系列三端稳压集成电路广泛用于各种电子电器电路中用作电源稳压，它的输出电压是固定的，但s对外围电路稍作改动就可以是一个不错的连续可调稳压电源，用作实验检修之用完全可行。

　　制作之前需了解∶7800系列三端稳压器按输出电流区分有三种系列，分别是78LO0系列最大输出电流0.1A;78MO0系列最大输出电流0.5A;7800系列最大输出电流1.5A。三端稳压器输入输出压差要大于2V。7805-7818的最高输入电压不能超过35V，7820-7824最高输入电压不能超过40V。

　　这里选用7805制作了一个5V~12V连续可调的直流稳压电源实例。图中R1、R2的取值决定了输出电压的米乐 M6米乐可调范围，按翔图示取值可在5~12V稳压范围内实现输出电压连续可调。

　　最高输出电压受三端稳压器最大输入电压及最小输入输出压差的限制，7805最高输入电压为35V，输入输出压差要保持在2V以上，因此该电路中国稳压器的直流输入电压约为15V，u该电路的输出电压最大值设定为12V。

　　平时在做一些小东西是难免要用到5V到12V之间的直流电源，所以自己制作一个简单的稳压电源是很有必要而且也很实用，电路很简单，利用7805的稳压效果做个可调电源：

　　图中R1取220Q，R2取680Q滑动变阻器，主要用来调整输出电压。米乐M6 米乐输出电压UosUxx（1+R2/R1），该电路可在5~12V稳压范围内实现输出电压连续可调。

　　由该电路实践证明：（1）R1为固定电阻值，改变电阻R2的阻值就可获得连续可调的输出电压，输出电压Uo近似值等于Uxx（1+R2/R1）。（2）最高输出电压受稳压器最大输入电压及最小输入输出压差的限制，该固定式三端集成稳压集成电路7805最大输入电压为35V，输入输出差要保持2V以上，若该电路中由于稳压器的直流输入电压为+14V，所以该电路的输出最大值为+12V（可直接用12V的开关适配器接到7805的1引脚，此时通过实验可以得到最大10.6V的直流，我所用的R1=200欧姆，R2为1k的电位器）。

　　，7806，7809，7812，7815，7824，（79××）。以及三瑞

　　（LM317,337,338......） 78xx/79xx系列在降

　　中应注意以下事项： 1、输入输出压差不能太大,太大则转换效率急速降低，而且容易

　　接线很简单.不用图纸.有字的面向自己.左边的接整流器输出的正电压.中间
