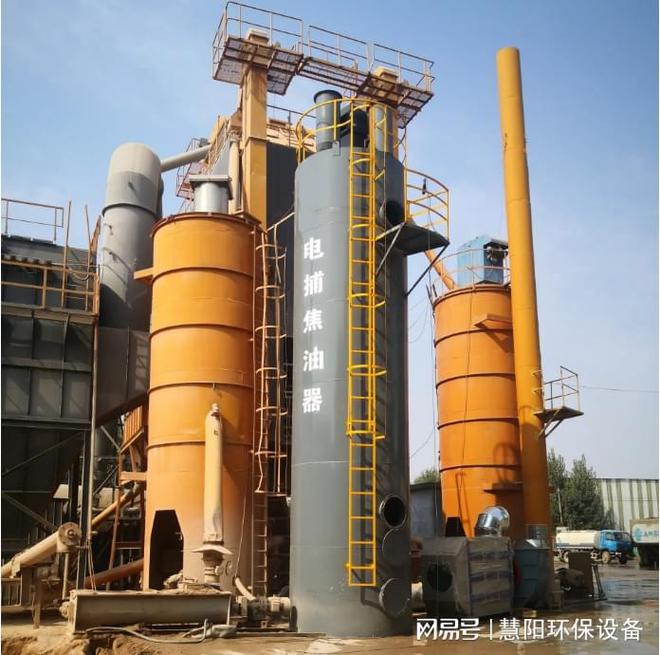

电捕焦油器为圆柱型立式设备(也可根据要求做长方形立式设备)，内部蜂窝各孔洞中都悬挂着一根电极丝，其上通入电流，煤气由下部进入沿蜂窝孔洞上升。在带负电荷的电极丝所放出的高位电场作用下，中性的煤气分子获得负电荷，逐渐离开阴极，带着雾状的焦油或尘灰向阳极运动，到阳极后，煤气分子放出所带的负电荷，成为中性分子而离开阳极，从电捕焦油器上部流出，含焦油10mg/m3，而焦油雾在阳极板壁上逐渐聚积，向下 流动，流至电捕焦油器的底部，从底部泄油管排出。

　　电捕焦油器原理：电捕焦油器将经过硅整流器后的高压直流电源，施加在两个规定间距的金属电板上，当两极间的电位差曾大到某一程度并使电极间维持一很强的电场。当含有焦油雾和灰尘的煤气通过其间，煤气分子即产生电离作用。离子与焦油雾滴或尘灰的质点相遇而附于其上，使质点也带有电荷在阳极上沉淀而流动下来，达到把焦油除去的目的。
