米乐M6 米乐米乐M6 米乐为了给任何电路供电，都需要一个电源；如果您想通过交流电源为电子设备供电，则需要整流器。

　　1.1 说明了直流电源的示意图。有一条 120 V (rms)、60 Hz 的交流线路为电源供电，该电源将电压V O传送到电子电路（负载块）。V O必须是稳定的直流电压，以确保电子电路正常工作。

　　“降压”为较低的交流电压以输入到整流器中。该变压器由两个独立的线圈绕组（初级和次级绕组）组成，它们具有不同的匝数，N1用于初级，N2用于次级。因此，AC电压v小号-可被写为120（N2/ N1）V（有效值）并且在次级绕组的两个端子之间测量的。

　　vS转换为直流电压。该电压将表现出很大的变化，因此不适用于电子电路。过滤器用于消除这些变化。

　　1.2 (A) 中，说明了半波整流器。在本文中，我们将使用二极管的恒压降 (CVD) 模型，因为它很简单。从这个模型中，我们得到了

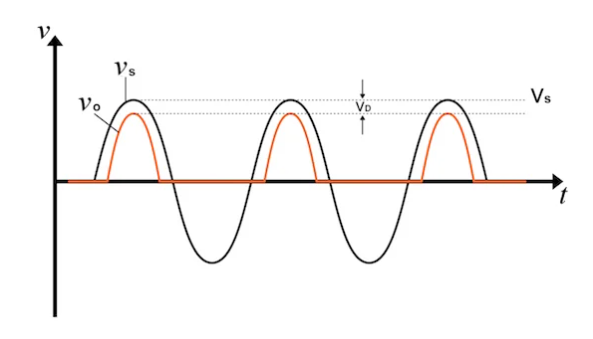

　　VD≈ 0.7 V。上述等式导致传输特性如图 1.2 (B) 所示。图 1.2 (C) 说明了当输入电压vS为正弦波时提供的电压输出。

　　1) 二极管处理电流的能力，必须根据二极管预期传导的最大电流进行选择，以及 2 ) 峰值反向电压 (PIV)，即二极管将承受的最高反向电压；二极管必须能够承受 PIV。看图1.2（A），我们可以观察到，当电压vS为负时，二极管将被截止，电压vO为零，导致二极管两端的反向电压为vS.因此，PIV 是vS的峰值：PIV =

　　VD时，电路显然不会有效运行。例如，峰值幅度为200 mV 的正弦输入根本不会被整流，因为二极管永远不会“开启”，即它永远不会传导大量电流。全波整流电路

　　“中心抽头”。中心抽头或 CT 是沿绕组中途形成的电触点。该 CT 用于在变压器次级绕组的两半之间提供两个相等的电压vS。当输入电压为正时，两个vS信号也将为正，当输入电压大于VD 时，二极管D1将导通，二极管D2将反向偏置。流入二极管D1的电流也将流经电阻R然后回到CT。在输入正弦波的正半周期间，该电路的行为就像半波整流器。

　　vS电压都将为负。现在，二极管D1反向偏置，二极管D2导通。流经D2的电流随后将流经电阻器R并返回 CT。
