由于半导体二极管D的单向导电特性，只有当变压器B次级电压U2为正半周时，才有电流IL流过负载RL，而负半周时IL则被截断，使负载两端的电压UL成为单向脉动直流电压，U=为其直流成分。

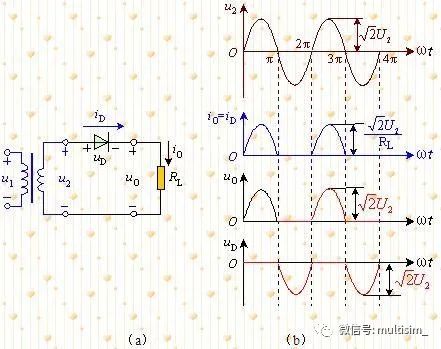

　　在变压器二次绕组两端串接一个整流二极管和一个负载电阻.当交流电压为正半周时,二极管导通,电流流过负载电阻；当交流电压为负半周时,二极管截止,负载电阻中没有电流流过,所以负载电阻上的电压只有交流电压一个周期的半个波形.

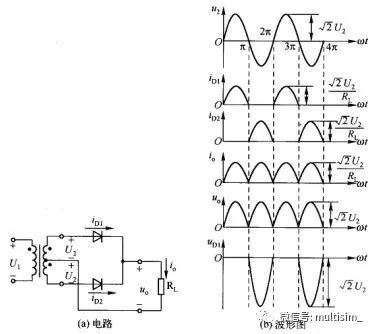

　　电源变压器B的次级绕组具有中心抽头0;因此，可以得到电压值相等而相位相差180的交流电压U21和U22，分别经二极管D1和D2整流。在未加入电容C(即阻性负载)时，当变压器B次级绕组1的交流电压为正、2端为负时，D1导通，D2截止，流经负载的电流为ID1，另半个周期时，则2端为正，1端为负，此时D2导通，D1截止，流经负载的电流ID2。ID1和ID2交替流经负载，使负载电流IL为单向的连续脉动直流。

　　.(2)整流电压脉动较小,比半波整流小一半.无滤波电路时的输出电压Vo=0.9V

　　米乐M6 米乐

　　容性负载单相桥式整流电路:它的四臂是由四只二极管构成，当变压器B次级的1端为正、2端为负时，二极管D2和D4因承受正向电压而导通，D1和D3因承受反向电压而截止。此时，电流由变压器1端通过D4经RL，再经D2返回2端。当1端为正时，二极管D1、D3导通，D2、D4截止，电流则由2端通过D3流经RL，再经D1返回1端。因此，与全波整流一样，在一个周期内的正负半周都有电流流过负载，而且始终是同一方向。

　　整流变压器次级接成星形，各相出头与整流二极管(或硅整流器)相连，变压器的零点为负极，各整流管输出端连成一点为正极。

　　米乐M6 米乐

　　三相全波整流电路:三相全波整流电路实际是由两套三相半波整流器相串联组成的。第一套三相半波整流器是由变压器次级线组成的，第二套三相半波整流器是由L1、L2、L3和D4、D5、D6组成的。设在最初时，相对于0点的正电压最大值在c相，而负电压最大值在b相。电流由0点流经L3、D3、A+、负载L、R、B-、D5、L2，回到米乐 M6米乐0点。如果下一个瞬时，a相最大，负载电流就会从c相移到a相上，此时电流，沿着0点、D1、A+、负载L、R、B-、D5、L2，流回0点。同理可以分析三相全波整流器每经过60的工作情况。
