　　有极性电解电容器结构与无极性电解电容器结构有所不同，正是由于这一结构上的不同，两种电解电容器的引脚极性不同。

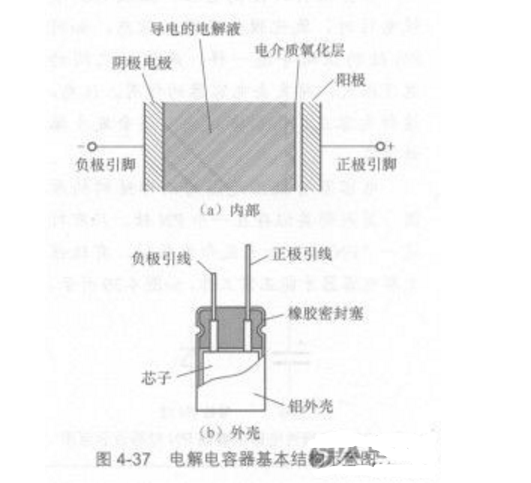

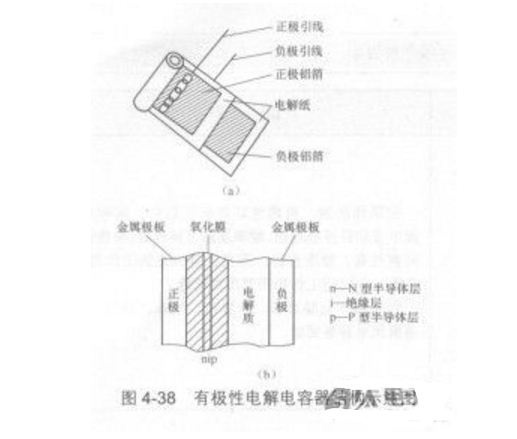

　　图4-38（a）是右极性电解电容器内部结构示意图，图4-38（b）是功能结构示意图。图4-38（a）所示是一个铝电解电容器，分别用两层铝箔作为电容器的正、负极板，在这个正、负极板上分别引出正、负极性引脚。

　　在两铝箔之间用电解纸隔开，使电容器的两极板绝缘。然后，将整个铝箔紧紧地卷起来，浸渍工作电解质（大多为糊状液体），再用外壳密封起来，这就是有极性电解电容器的结构。

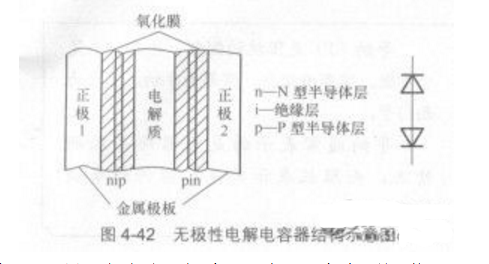

　　无极性电解电容器是电解电容器中的一种，又称为双极性电解电容器，图4-42所示是它的功能结构示意图。

　　从图中可以看出，这种电解电容器有两个氧化膜，且两个氧化膜一个为nip，另一个为pin，相当于两个PN结背靠背，如图4-42所示。这样，无论正极1还是正极2中的哪一个加上高电位，另一个引脚加有低电位时，两个氧化膜中始终有一个处于通流状态，一个于阻流状态，使两极板之间无较大的电流流过，克服了有极性电解电容器两根引脚有正、负之分的不足。

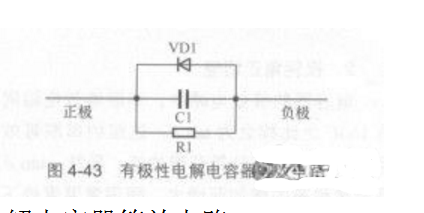

　　图4-43所示是有极性电解电容器等效电路，这是没有考虑引脚分布参数时的等效电路。等效电路中，Cl为电容量，Rl为两电极之间漏电阻，VD1为具有单向导通特性的氧化膜。

　　电解电容器是一种低频电容器，即它主要工作在频率较低的电路中，不宜工作在频率较高的电路中。因为电解电容器的高频特性不好，所以容量很大的电解电容器其高频特性更差。图4-44所示是大容量电解电容器的等效电路， DF30SC4M从中可以找到大容量电解电容器高频特性差的原因。因为在等效电路中串联着一只电感LO，所以詈工作频率高时电感LO感抗很大。
